KJ24煤矿顶板与冲击地压监测系统/KJ2211矿山顶板与地压监测系统

KJ24煤矿顶板与冲击地压监测系统

系统概述

“KJ24/KJ2211顶板与地压监测系统”是用于矿山顶板与地压灾害监测与防治的多参量综合监测系统。具有实时性强、精度高、稳定性好、数据展现直观、监测范围广、内容丰富、操作简捷等特点。

系统实时采集支架工作阻力、围岩应力、顶板离层、巷道表面位移、锚杆索载荷等信息，结合采掘规划、生产进度等，分析周期来压、巷道顶板离层与支护状态，分析超前支承压力显著影响范围，实现全矿井分区域、分时段有针对性的监测、分析和报警。

系统应用多元化的尖端传感技术，结合物联网、大数据、GIS地理信息、二三维一体化、人工智能和云计算等，为矿山顶板与地压监测预警、智能分析、常态化控制提供科学依据。自诊断运行状态，直观展示设备故障、低电量等信息;智能分析故障原因、全面实现便捷化运维；为煤矿安全生产提供优质服务。

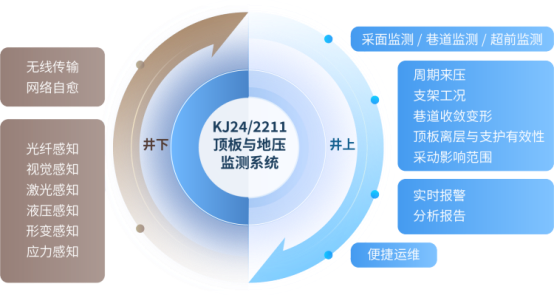

监测内容

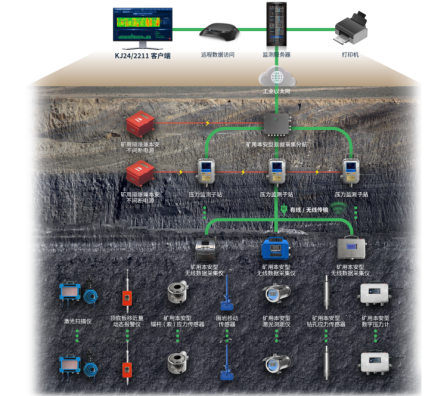

系统架构

系统优势

硬件系统 HARDWARE SYSTEM

多源传感技术，保障数据精准采集:针对不同的井下环境，融合油压、应力、应变、视觉、光纤和激光等多种采集和传感技术，保障数据稳定传输，精准采集。 多通道数据采集，一表多用:仪表支持多通道数据采集，一种仪表可适配多种传感器，方便井下安装维护。 密集采集，数据变化细节全捕捉:支持高频率数据采集，能捕捉煤体应力变化细节，更有利于井下监测预警和灾害分析。 无线传输，网络自愈，断线续传:采用先进的无线传输技术，传感器之间可自动组网，且传输稳定，支持网络自愈和断线续传功能，保障数据质量。 巷道断面精准监测:利用激光扫描技术，扫描巷道全断面轮廓，分析对比变化信息，实现巷道变化细节的实时监测。

软件系统 SOFTWARE SYSTEM

分析功能全面:可对回采工作面周期来压和综采支架工作状态、巷道收敛变形状态、工作面超前监测等多区域进行监测分析。 数据展示直观清晰:可多视角直观展示设备监测数据和实时变化情况，支持三维矿图展示，支持监测信息二维、三维展示。 多参量关联分析:具备不同类型监测数据空间关联能力，同区域不同监测设备监测数据变化相互关联，互相验证有效性。 灵活的报警规则配置:支持图形化可拖拽的报警规则配置引擎，也支持便捷的报警规则修改，方便用户使用。 操作简单，运维便捷:基础信息录入便捷化处理，支持导入和录入多种设置方式；提供井下网络拓扑图，现场全部设备状态（数量、电量、故障等）都能在软件中直观展示。

软件展示

综采监测装备与矿压分析

实时监测回采面支架状态、来压情况、预测来压位置与强度。 分析近期支架工作安全阀开启、支架工作阻力异常、左右柱不平衡、不保压、初撑力不合格等支架的状态。 具备历史数据查询、监测报告查看与下载等功能。

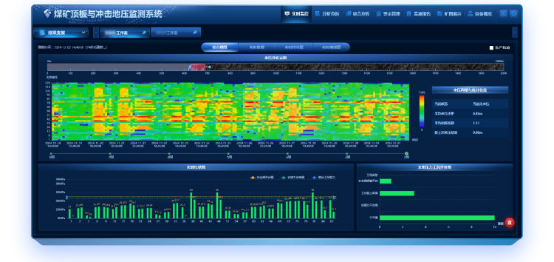

综采实时监测图

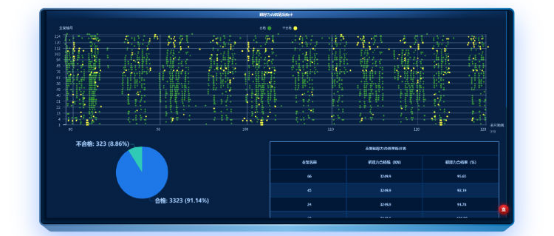

初撑力分析与合格率图

巷道监测装备与多参量分析

具备巷道顶板离层、锚杆索受力、顶底板与左右帮移近量的实时监测功能。 利用激光扫描技术，获取巷道断面信息，精准监测巷道全断面收敛变形状态。 具备全巷道多参量数值变化情况协同展示分析，跟踪掘进和回采过程顶板变化规律。

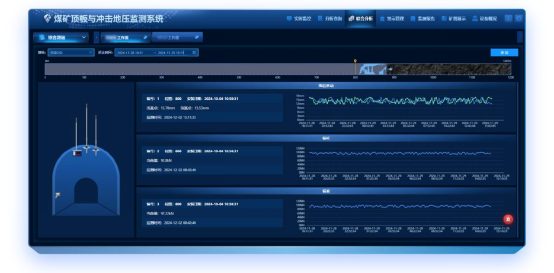

巷道顶板离层实时监测界面图

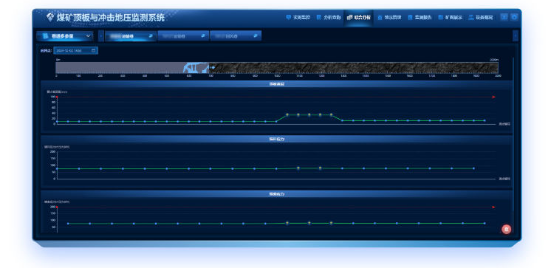

巷道多参量监测图

煤岩体应力监测

实时监测煤岩体应力，分析当前数值与近期变化情况。 回采面两巷道云图可共同展示。

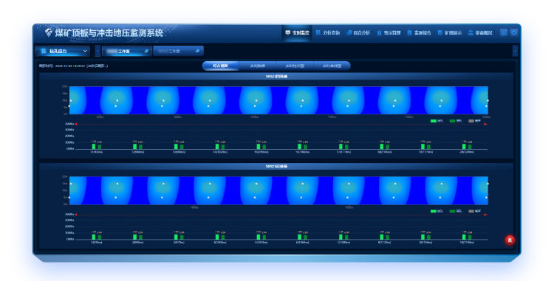

钻孔应力云图

矿用本安型多通道数据记录仪

支持顶板离层、锚杆锚索受力、激光测距等多类型数据综合监测。 统计多类型数据全生命周期变化情况，综合展示，分析关联关系。

矿用本安型多通道数据记录仪监测分析图

GIS空间二三维可视化

以GIS地理信息技术为基础，形成二三维结合的监测分析一张图。 便捷化的矿图导入，二三维模型以数据驱动。 仪表位置、监测数据、采掘生产、井巷工程等情况在模形上直观展示。

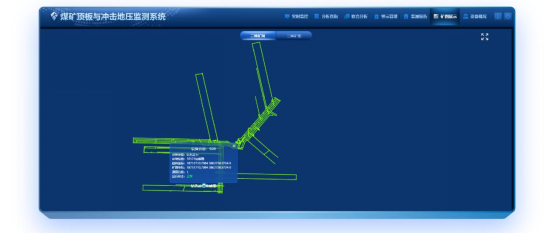

二维矿图

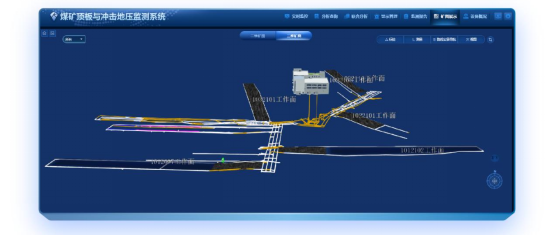

三维矿图

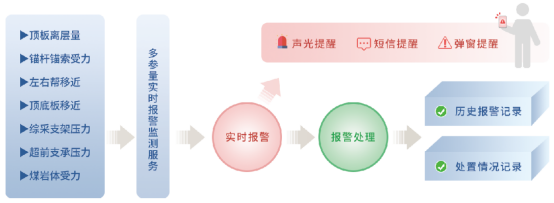

多参量监测报警与警情闭环处理

具备数值超限、数值趋势报警、多参量联合报警等功能。 具备仪表故障、低电量、传输信号差等异常状态提醒功能。 报警与提醒可分类型、分区域、分等级通过短信等方式推送至相关责任人；支持报警规则便捷化设置。

 监测报告一键生成

可生成任意时段监测分析报告，在线预览，一键下载。 支持报告格式自定义或定制开发。
